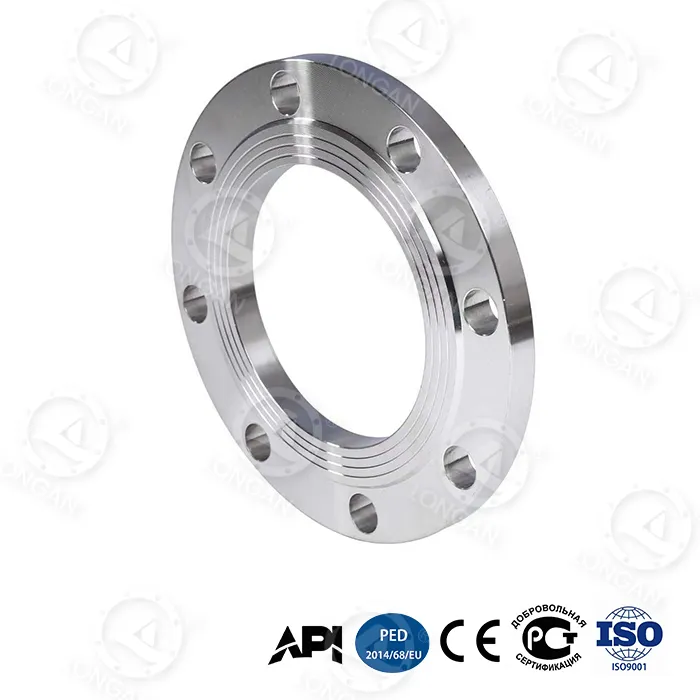

SME B16.5 Flachflansch

Herkömmliche Flansche, die nach den Abmessungen ASME B16.5 hergestellt werden, haben typischerweise einen Berstdruck von nicht mehr als 15 MPa. Longans Flachflansch SME B16.5 behält unter Beibehaltung der standardmäßigen Montageschnittstellen der Klassen 150–2500 und der vollflächigen Dichtfläche eine höhere Druckbelastung durch interne Strukturoptimierung bei: bionisches Wabengitter (Biegesteifigkeit um 65 % erhöht), Gradientenvergüteter Stahl mit hohem Kohlenstoffgehalt (Schlagenergie 89 J bei -70 °C) und ein im Hals eingebetteter Verstärkungsring aus Titanlegierung (Ergiebigkeit 1.250 MPa). Der gemessene Berstdruck DN300 erreicht 42 MPa. Alle Produkte unterliegen einer vollständigen Prozessqualitätskontrolle in der hauseigenen Fabrik von Longan und haben die API 6A PSL 3G-Zertifizierung erhalten.

Produkttyp und Anwendung

Der Flachflächenflansch sme b16.5 ist ein vollflächiger (FF) Dichtflächenflansch, der gemäß der Norm ASME B16.5 hergestellt wird. Es wird in Rohrleitungssystemen verwendet, die vollflächige Dichtungsverbindungen erfordern, und eignet sich für Niederdruckrohrleitungen mit großem Durchmesser, Flanschverbindungen aus Gusseisen und Anwendungen, die eine gleichmäßige Spannungsverteilung der Dichtungen erfordern. Durch interne Verstärkungsstrukturen kann dieses Produkt auch in Ultrahochdruckszenarien eingesetzt werden (z. B. Auslässe von Schiefergas-Fracturing-Pumpen und Bohrlochkopfausrüstung für Tiefseebohrungen), wobei die Standardschnittstellenabmessungen für die Austauschbarkeit mit herkömmlichen Flanschen in bestehenden Pipelines beibehalten werden.

Kernverkaufsargumente

1. Standardschnittstelle, höheres Drucklager:Entspricht den ASME B16.5-Montageabmessungen, gemessener DN300-Berstdruck 42 MPa, höher als bei herkömmlichen Standardflanschen (≤15 MPa).
2. 65 % Steigerung der Biegefestigkeit:Die bionische Wabenstruktur verbessert die Flanschsteifigkeit und eignet sich für Vibrations- oder Fundamentsetzungsumgebungen.
3. Visuelle Verschleißanzeige und Beibehaltung der Vorspannung:In die Dichtfläche ist eine Nano-Zirkonoxid-Indikatorschicht eingebettet, die bei einer Dicke von weniger als 0,1 mm ihre Farbe ändert. Das doppelkonische Bolzenlochdesign begrenzt die Vorspannungsdämpfung bei Druckschwankungen von 35 MPa auf ≤5 % (herkömmliche Struktur ≥20 %).
4. Extreme Umgebungsleistung:-70°C Schlagenergie 89J; 5.000 m Tiefseeäquivalent-Korrosionsrate 0,03 mm/Jahr; Schadenstiefe der Dichtfläche ≤8μm nach 120m/s Sand- und Staubabrieb.
5. Gesamtlebenszykluskosten:Gesamtkosten für 30 Jahre: 6.200 US-Dollar (konventionell: 18.500 US-Dollar); jährliche Wartungshäufigkeit 0,7-mal (konventionell 3,2-mal); Einzelaustauschzeit 2,5 Stunden (herkömmlich 8 Stunden).

Technische Spezifikationen

Artikel	Parameter
Standardbasis	ASME B16.5 (Abmessungen, Toleranzen, Druck-Temperatur-Bewertungen)
Art der Dichtfläche	Vollgesicht (FF)
Druckklasse	Klasse 150, 300, 400, 600, 900, 1500, 2500
Größenbereich	NPS 1/2" bis 24"
Material	Gradientenvergüteter Kohlenstoffstahl (Edelstahl anpassbar)
Interne Verstärkung	Verstärkungsring aus Titanlegierung (Ergiebigkeit 1.250 MPa), radiale Rippen (Spannungskonzentration um 48 % reduziert)
Berstdruck DN300	42 MPa (konventionell ≤15 MPa)
Zyklische Ermüdungslebensdauer	20.000 Zyklen bei 35 MPa (herkömmlich 5.000 Zyklen bei 25 MPa)
Axiale Verformung bei 35 MPa	0,6 mm (herkömmlich 1,8 mm)
Dichtungsleckrate (15° Fehlausrichtung)	≤10⁻⁵ mbar·L/s (konventionell >10⁻³)
Kälteeinwirkung (-70°C)	89J (nationaler Standard ≥34J)
Tiefseekorrosion (5.000 m)	0,03 mm/Jahr (30-Jahres-Äquivalent)
Sand- und Staubabrieb (120 m/s)	Schadenstiefe der Dichtfläche ≤8μm (10.000h)
Zusatzfunktionen	Nano-Zirkonoxid-Verschleißindikatorschicht, doppelt konische Bolzenlöcher

Zertifizierung und Qualitätssicherung

● API 6A PSL 3G:Anwendbar für Ultrahochdruckszenarien mit Gasmedien, die pneumatische Tests (1,5-facher Nenndruck) sowie strengere zerstörungsfreie Tests und Materialrückverfolgbarkeit erfordern.
● Qualitätskontrolle im Werk:Die hauseigene Fabrik von Longan implementiert ein komplettes Prozessqualitätsmanagement von der Eingangskontrolle des Rohmaterials (Spektralanalyse, mechanische Probenahme) bis zum Ausgang des fertigen Produkts (100 % Maßkontrolle, 10 % Magnetpartikelprüfung, Chargen-Berstdruckprobenahme).
● Rückverfolgbarkeit:Jeder Flansch wird mit rückverfolgbaren Materialzertifikaten, Wärmebehandlungskurvenaufzeichnungen, Maßkontrollberichten und hydrostatischen/pneumatischen Testberichten geliefert, die online über die Seriennummer verfügbar sind.

Differenzierungs-Highlights

Im Vergleich zu anderen ASME B16.5-Vollflächenflanschen auf dem Markt weist der SME B16.5-Flachflächenflansch von Longan Folgendes auf:

●Erzielt einen höheren Berstdruck (42 MPa) innerhalb der Standardabmessungen, ohne die Flanschdicke zu erhöhen oder die Anordnung der Schraubenlöcher zu ändern.
●Integriert einen Halsverstärkungsring aus Titanlegierung und einen Gradienten-Abschreckprozess, wodurch Belastbarkeit und Zähigkeit bei niedrigen Temperaturen ausgeglichen werden.
●In die Dichtfläche ist eine Verschleißanzeigeschicht zur visuellen Kontrolle des Dichtzustands eingebettet.
●Hält die Leckagerate der Dichtung ≤10⁻⁵ mbar·L/s bei einer Fehlausrichtung von 15° aufrecht.

Anpassung und Prozess

Anpassungsmöglichkeiten:

●Nicht standardmäßige Größen und spezielle Druckstufen (Zeichnungen oder technische Anforderungen erforderlich)
●Verschiedene Materialien: Edelstahl 304/316L, Duplex-Edelstahl usw.
●Private Etikettierung: Lasermarkierung, individuelle Verpackung

Kernprozessablauf:

1.Schmieden: Präzisionsgesenkschmieden unter Verwendung hochwertiger Rohstoffe der Tsingshan Holding Group.
2.Gradientenabschreckung: kontrollierte Abkühlung zur Bildung einer Oberfläche mit hoher Härte und eines Kerns mit hoher Zähigkeit.
3.Bearbeitung von Wabenstrukturen: CNC-Bearbeitung von inneren Sechseckgittern.
4.Presspassung des Titanrings: Presspassung, um sicherzustellen, dass sich zwischen Ring und Grundmaterial keine Relativbewegungen ergeben.
5.Endbearbeitung der Dichtfläche: CNC-Drehen, Oberflächenrauheit Ra ≤3,2 μm.
6.Vollständige Inspektion und Prüfung: Maßmessung, magnetische Partikelprüfung, hydrostatische/pneumatische Prüfung, Berstprüfung.

Muster- und Testunterstützung

● Kostenlose Muster:Internationale Käufer können ein kostenloses Muster (Mustergebühr erstattungsfähig, Fracht trägt der Käufer) zur Installationsprüfung und Leistungsüberprüfung beantragen.
● Beobachtete Tests vor Ort:Die Fabrik ist mit einer 3000-Tonnen-Druckprüfmaschine, einem zyklischen Ermüdungsprüfstand, einem Tieftemperatur-Schlagprüfgerät bei -80 °C und einer Tiefsee-Korrosionssimulationskammer ausgestattet. Kunden können vor Ort Berst-, Ermüdungs- oder Extremumgebungstests miterleben.
● Tests durch Dritte:SGS, BV, TÜV können für chemische Zusammensetzung, mechanische Eigenschaften, zerstörungsfreie Prüfung und Druckprüfung beauftragt werden; Berichte werden mit der Ware geliefert.
● Garantiezeitraum:18 Monate (ab Versanddatum), kostenloser Ersatz bei Herstellungsfehlern.

Leistungsvergleich: Standardanforderungen vs. Longan-Messungen

Artikel	ASME B16.5 Standardanforderungen / konventioneller Flansch	Longan SME B16.5 Flachflächenflansch	Vergleich
Berstdruck DN300	≤15 MPa	42 MPa	Höher als herkömmliche
Zyklische Ermüdungslebensdauer	5.000 Zyklen bei 25 MPa	20.000 Zyklen bei 35 MPa	Längeres Leben
Axiale Verformung bei 35 MPa	1,8 mm	0,6 mm	Weniger Verformung
Leckagerate bei 15° Fehlausrichtung	>10⁻³ mbar·L/s	≤10⁻⁵ mbar·L/s	Geringere Leckage
-70°C Aufprallenergie	≥34J (nationaler Standard)	89J	Höhere Zähigkeit
30-jährige Tiefseekorrosionsrate	ca. 0,5 mm/Jahr (Kohlenstoffstahl)	0,03 mm/Jahr	Langsamere Korrosion

Vorsichtsmaßnahmen bei der Installation

Der SME-B16.5-Flachflansch verfügt über ein vollflächiges Dichtflächendesign. Die korrekte Installation ist entscheidend für die Gewährleistung der Dichtleistung. Bitte beachten Sie folgende Punkte:

1. Dichtungsauswahl:Es muss eine vollflächige Dichtung verwendet werden, die die gesamte Flanschdichtfläche abdeckt und über Schraubenlöcher verfügt. Verwenden Sie keine Flachdichtungen oder Standard-HF-Dichtungen.
2. Flanschanpassung:Vollflächige Flansche dürfen nicht direkt mit erhöhten Flanschen verschraubt werden. Wenn die Rohrleitung erhabene Flansche enthält, müssen diese durch vollflächige Flansche oder Adapter ersetzt werden.
3. Anziehen der Schrauben:Bei der doppelkonischen Bolzenlochkonstruktion wird ein hydraulischer Drehmomentschlüssel für eine dreistufige, gleichmäßige Vorspannung mit Kreuzmuster empfohlen. Die Zielvorspannung wird basierend auf der Druckstufe und den Schraubenspezifikationen berechnet; Beachten Sie den ASME PCC-1-Standard oder wenden Sie sich an das technische Team von Longan.
4. Vorladesequenz:Ziehen Sie alle Schrauben mit 30 % des Solldrehmoments vor, dann mit 70 % und schließlich mit 100 %. Nach 24 Betriebsstunden nachziehen.
5. Gesichtsschutz abdichten:Überprüfen Sie die Dichtfläche vor dem Einbau auf Kratzer oder Fremdkörper. Die Nano-Zirkonoxid-Verschleißindikatorschicht ist eine dünne eingebettete Schicht; Während der Installation nicht mit Metallschabern reinigen.
6. Ausrichtung der Schraubenlöcher:Das doppelkonische Lochdesign unterstützt die Selbstausrichtung. Stellen Sie jedoch vor der Installation sicher, dass die Schraubenlöcher beider Flansche innerhalb einer Abweichung von 1 mm ausgerichtet sind.
7. Rohrausrichtung:Obwohl vollflächige Flansche eine gewisse Toleranz für Fehlausrichtung aufweisen, wird empfohlen, den Rohrausrichtungsfehler auf 2 mm/m zu beschränken, um die Lebensdauer der Dichtung sicherzustellen.

FAQ

F: Was ist der Unterschied zu einem herkömmlichen ASME B16.5-Flansch?
A: Beide haben identische Abmessungen und Schnittstellen und sind direkt austauschbar. Das Produkt von Longan verfügt über eine Wabenstruktur, eine Gradientenabschreckung und einen inneren Titanlegierungsring, wodurch ein gemessener Berstdruck (42 MPa) erreicht wird, der über der Standardanforderung (≤ 15 MPa) liegt.

F: Für welche Druckstufen ist es geeignet?
A: Die Außenabmessungen entsprechen den Montagegrößen der Klassen 150 bis 2500 und der gemessene Berstdruck liegt über den Standardanforderungen für die entsprechenden Nennwerte. Geeignet für Schiefergas- und Tiefseeprojekte, die einen höheren Sicherheitsspielraum als Standardflansche erfordern.

F: Was ist bei der Installation zu beachten?
A: Es muss eine Vollflächendichtung verwendet werden und darf nicht direkt an einen Flansch mit erhöhter Fläche geschraubt werden. Es wird empfohlen, die doppelkonischen Schraubenlöcher mit einem Drehmomentschlüssel in drei Schritten über Kreuz zu verwenden und nach 24 Betriebsstunden wieder festzuziehen. Detaillierte Schritte finden Sie oben unter „Vorsichtsmaßnahmen bei der Installation“.

F: Wie kann die Druckleistung überprüft werden?
A: Longan lädt seine Kunden dazu ein, im Werk Berst- oder zyklischen Ermüdungstests beizuwohnen. Prüfprotokolle für jede Charge werden aufbewahrt und können anhand der Seriennummer abgefragt werden. Auch Tests durch Dritte durch SGS, BV usw. können arrangiert werden.

Zusammenfassung:Longans flacher Flansch sme b16.5 folgt dem internationalen Standardabmessungssystem ASME B16.5 und verfügt über eine bionische Wabenstruktur, einen Gradienten-Abschreckprozess und einen integrierten Verstärkungsring aus Titanlegierung. Gemessener DN300-Berstdruck 42 MPa, Aufprall bei -70 °C 89 J, 30-jährige Tiefseekorrosionsrate 0,03 mm/Jahr. Bestandene API 6A PSL 3G-Zertifizierung, geeignet für Schiefergasförderung, Tiefseebohrungen und Ultrahochdruck-Pipelinesysteme. Senden Sie Ihre Anforderungen, um kostenlose Muster und technische Beratung zu erhalten.
