A SockeT-Flanschist eine wichtige Rohrleitungskomponente, die für Systeme mit kleinem Durchmesser, hohem Druck und hoher Temperatur entwickelt wurde. In diesem ausführlichen Leitfaden erklären wir, was ein Muffenflansch ist, wie er funktioniert, welche strukturellen Vorteile er hat, welche Maßnormen gelten und Materialoptionen und warum es weiterhin eine bevorzugte Lösung in sicherheitskritischen Branchen wie Öl und Gas, chemische Verarbeitung, und Stromerzeugung. Basierend auf echten Ingenieurspraktiken und FertigungskompetenzLongan, dieser Artikel hilft Ingenieure, Einkäufer und Projektmanager treffen fundierte Entscheidungen mit Zuversicht.

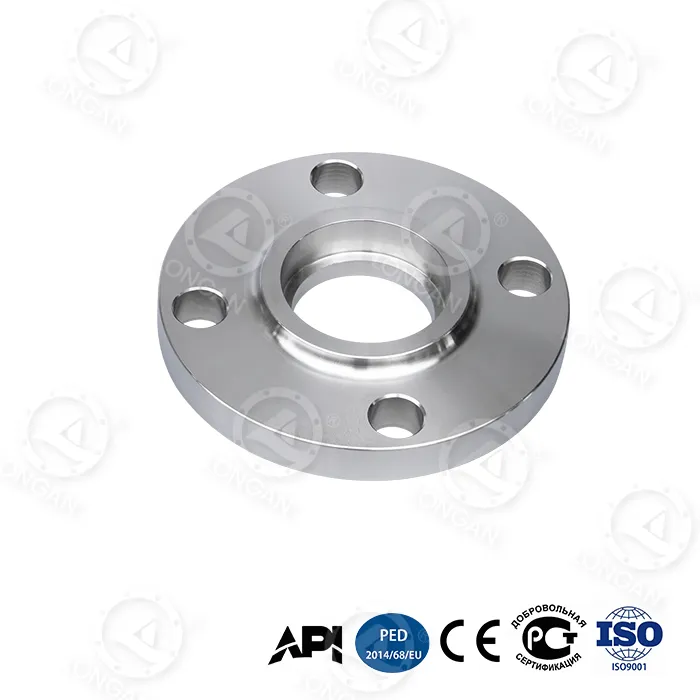

A Muffenflansch, auch Muffenschweißflansch genannt, ist eine Art Rohrflansch mit einer versenkten Muffe Dadurch kann das Rohr eingeführt werden, bevor die Kehlnaht an der Außenkante angebracht wird. Im Gegensatz zu Aufsteckflanschen ist das Rohr geht nicht durch die Flanschbohrung; Stattdessen stoppt es innerhalb der Pfanne und sorgt so für eine kompakte und sichere Verbindung.
Muffenflansche werden hauptsächlich verwendet fürkleine Rohrnennweiten, typischerweise NPS ½″ bis 3″, wo hoher Druck, Hohe Temperaturen und Platzbeschränkungen erfordern eine hervorragende Verbindungsintegrität.
Detaillierte Produktspezifikationen können Sie direkt unter einsehenLongans Seite zur Herstellung von Buchsenflanschen, Darin werden Materialoptionen, Druckklassen und Bearbeitungsgenauigkeit beschrieben.
Das Konstruktionsprinzip eines Muffenflansches ist einfach, aber effektiv: Durch die Begrenzung der Rohrbewegung und die Konzentration der Schweißspannung an der Außenseite minimiert es das Risiko innerer Schweißfehler.
Das Rohr wird in die Muffe eingeführt, bis es die Schulter erreicht, und dann leicht zurückgezogen (typischerweise 1,6 mm), um es zu ermöglichen zur Wärmeausdehnung. Von außen wird eine Kehlnaht angebracht, die das Rohr fest am Flanschkörper befestigt.
Diese Konstruktion macht Stumpfschweißnähte mit vollständiger Durchdringung überflüssig, was die Schweißzeit verkürzt und gleichzeitig die mechanische Festigkeit beibehält.
Muffenflansche werden aufgrund der folgenden Vorteile häufig in Hochdrucksystemen eingesetzt:
Zu den Branchen, die stark auf Muffenflansche angewiesen sind, gehören:
| Material | Standard | Typische Anwendung |
|---|---|---|
| Kohlenstoffstahl | ASTM A105 | Allgemeine Hochdruckleitungen |
| Edelstahl | ASTM A182 F304/F316 | Korrosive und hygienische Systeme |
| Legierter Stahl | ASTM A182 F11/F22 | Hochtemperaturdienstleistungen |
Longan bietet vollständige Materialrückverfolgbarkeit und PMI-Tests, um sicherzustellen, dass jeder Muffenflansch den Projektspezifikationen entspricht.
Muffenflansche werden nach den wichtigsten globalen Standards hergestellt:
Die Druckklassen reichen typischerweise von Klasse 150 bis Klasse 2500, wodurch Muffenflansche für extreme Betriebsbedingungen geeignet sind.
| Flanschtyp | Stärke | Typischer Größenbereich | Anwendungsfall |
|---|---|---|---|
| Sockelflansch | Hoch | Kleiner Durchmesser | Hochdruck- und Kompaktsysteme |
| Aufsteckflansch | Medium | Breit | Niedriger bis mittlerer Druck |
| Vorschweißflansch | Sehr hoch | Alle Größen | Kritische Stresssysteme |
Bei Longan werden Muffenflansche mithilfe von CNC-Bearbeitung, strenger Maßkontrolle und vollständiger Einhaltung hergestellt internationale Standards. Jede Charge wird einer visuellen Inspektion, mechanischen Tests und einer Überprüfung der Oberflächenbehandlung unterzogen.
Diese Fertigungsdisziplin stellt sicher, dass jeder gelieferte Muffenflansch in anspruchsvollen Umgebungen zuverlässig funktioniert.
Ja, bei ordnungsgemäßer Schweißung und Installation funktionieren Muffenflansche unter zyklischen Druckbedingungen gut.
Größere Durchmesser erhöhen die Spannungskonzentration und erschweren das Schweißen, wodurch andere Flanschtypen praktischer werden.
Absolut. Edelstahl- und Legierungsoptionen bieten eine hervorragende Korrosionsbeständigkeit.
Bei der Wahl des richtigen Muffenflansches geht es nicht nur um Spezifikationen, sondern auch um langfristige Systemsicherheit, Leistung und Kosteneffizienz. Mit bewährter Fertigungserfahrung und globaler Projektunterstützung ist Longan bereit, Ihnen bei der Auswahl der zuverlässigsten Lösung für Ihre Anwendung zu helfen.
Wenn Sie ein neues Projekt planen oder technische Unterstützung benötigen,Kontaktieren Sie unsBesprechen Sie noch heute Ihre Anforderungen an den Muffenflansch mit unserem Engineering-Team.
