Wie dient ein Gewindeflansch für hochreine Halbleiterleitungen?

In einer Halbleiterfertigungsanlage wird die Reinheit der im Herstellungsprozess verwendeten Gase und Chemikalien in Teilen pro Billion gemessen. Ein einzelnes Staubpartikel, eine Spur Feuchtigkeit oder ein mikroskopisch kleines Leck kann eine ganze Wafer-Charge ruinieren. Die Rohrleitungssysteme, die diese hochreinen Gase und Chemikalien transportieren, gehören zu den anspruchsvollsten in der Branche. Jede Komponente – jedes Ventil, jede Armatur, jeder Flansch – muss strenge Standards für Sauberkeit, Materialreinheit und Dichtheit erfüllen. Der Gewindeflansch ist eine der entscheidenden Komponenten in diesen hochreinen Leitungen. Es bietet eine Möglichkeit, Rohre, Ventile und Geräte zu verbinden und gleichzeitig die Integrität der hochreinen Umgebung aufrechtzuerhalten.

Die Frage, wie ein Gewindeflansch hochreine Halbleiterleitungen bedient, ist eine Frage des Designs, des Materials und der Fertigungsgenauigkeit. Der Flansch muss aus hochreinem Edelstahl, typischerweise 316L oder 316L VAR, bestehen, der korrosionsbeständig ist und Ausgasungen minimiert. Es muss eine glatte, passive Oberflächenbeschaffenheit aufweisen, die das Anhaften von Partikeln verhindert und die Reinigungsfähigkeit fördert. Es muss mit präzisen Toleranzen bearbeitet werden, um eine leckagefreie Abdichtung zu gewährleisten. Und es muss gründlich gereinigt und verpackt werden, um eine Kontamination während der Installation zu verhindern. In diesem Artikel wird die Rolle des Gewindeflansches in hochreinen Halbleiterleitungen untersucht und dabei die Materialanforderungen, die Designmerkmale, die Herstellungsprozesse und die Qualitätskontrollmaßnahmen zur Sicherstellung der Leistung behandelt. Wir stellen Ihnen auch detaillierte Spezifikationen für unsere zur VerfügungGewindeflanscheaus unserer Fabrik in Wenzhou Longan Flansch Co., Ltd.

Inhaltsverzeichnis

• 1. Was ist ein Gewindeflansch und wo wird er in Halbleiteranlagen verwendet?
• 2. Warum ist die Materialreinheit für hochreine Gasleitungen wichtig?
• 3. Wie wirkt sich die Oberflächenbeschaffenheit auf die Reinigungsfähigkeit und Partikelkontrolle aus?
• 4. Welche Konstruktionsmerkmale gewährleisten eine auslaufsichere Abdichtung?
• 5. Wie werden Gewindeflansche für den Halbleitergebrauch gereinigt und verpackt?
• 6. Was sind die wichtigsten Spezifikationen für Gewindeflansche in Halbleiterqualität?
• 7. Häufig gestellte Fragen (FAQ)
• 8. Fazit

1. Was ist ein Gewindeflansch und wo wird er in Halbleiteranlagen verwendet?

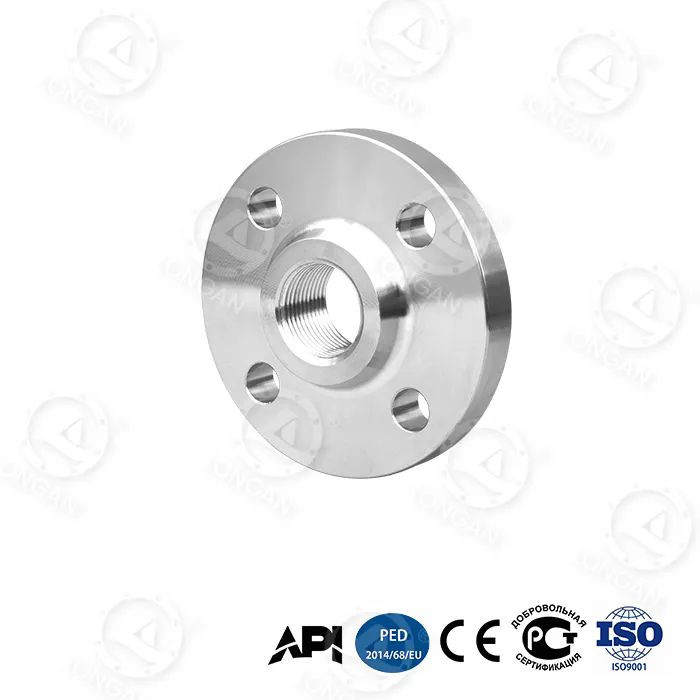

Ein Gewindeflansch ist eine Art Flansch, der mittels einer Gewindeverbindung an einem Rohr befestigt wird. Der Flansch verfügt über eine Gewindebohrung, die zu den Außengewinden am Rohrende passt. Der Flansch wird auf das Rohr geschraubt und dann typischerweise mit einer Dichtschweißung oder einer Gegenschweißung gesichert, um Leckagen zu verhindern und strukturelle Integrität zu gewährleisten. Gewindeflansche werden in einer Vielzahl von Rohrleitungssystemen verwendet, sind jedoch besonders wertvoll in Halbleiteranlagen, da sie eine einfache Montage und Demontage auf engstem Raum ermöglichen. Im Gegensatz zu geschweißten Flanschen, die Schweißausrüstung und erfahrene Schweißer erfordern, können Gewindeflansche mit einfachen Werkzeugen installiert werden. Dies macht sie ideal für Anwendungen, bei denen der Platz begrenzt ist oder bei denen das Rohrleitungssystem möglicherweise geändert werden muss. Die folgende Tabelle fasst die üblichen Anwendungen von Gewindeflanschen in Halbleiteranlagen zusammen.

BeiWenzhou Longan Flansch Co., Ltd.Unser Werk ist auf die Herstellung hochreiner Gewindeflansche für die Halbleiterindustrie spezialisiert. Wir verfügen über umfassende Erfahrung in der Herstellung von Flanschen, die den strengen Anforderungen dieses anspruchsvollen Marktes gerecht werden. Unser Engineering-Team arbeitet eng mit unseren Kunden zusammen, um ihre spezifischen Anforderungen zu verstehen und die optimale Flanschlösung bereitzustellen.

2. Warum ist die Materialreinheit für hochreine Gasleitungen wichtig?

Die Reinheit des in einem Gewindeflansch verwendeten Materials ist entscheidend für die Aufrechterhaltung der Reinheit des durch die Leitung strömenden Gases oder der Chemikalie. Sogar Spuren von Verunreinigungen im Metall können in den Prozessstrom gelangen, das Produkt verunreinigen und die Ausbeute verringern. Das gebräuchlichste Material für hochreine Halbleiterflansche ist Edelstahl 316L, der kohlenstoffarm und Molybdän für eine verbesserte Korrosionsbeständigkeit enthält. Für noch höhere Reinheitsanforderungen wird 316L VAR-Stahl (Vacuum Arc Remelted) verwendet. VAR-Stahl weist einen geringeren Anteil an Einschlüssen und Spurenelementen auf, was ihn sauberer und widerstandsfähiger gegen Ausgasungen macht. Die folgende Tabelle vergleicht die Zusammensetzung und Eigenschaften von Standard-Edelstahl 316L und 316L VAR.

In unserem Werk beziehen wir unsere Rohstoffe von zertifizierten Lieferanten, die auf hochreinen Edelstahl spezialisiert sind. Wir überprüfen die Zusammensetzung jeder Stahlcharge mittels spektroskopischer Analyse, um sicherzustellen, dass sie unseren Spezifikationen entspricht. Darüber hinaus führen wir zusätzliche Reinigungs- und Passivierungsschritte durch, um eventuelle Oberflächenverunreinigungen zu entfernen. Unser Ziel ist es, Gewindeflansche anzubieten, die so rein sind wie die Linien, denen sie dienen.

3. Wie wirkt sich die Oberflächenbeschaffenheit auf die Reinigungsfähigkeit und Partikelkontrolle aus?

Die Oberflächenbeschaffenheit eines Gewindeflansches ist ein entscheidender Faktor bei hochreinen Halbleiteranwendungen. Eine raue Oberfläche kann Partikel, Feuchtigkeit und Mikroorganismen einfangen, die dann in den Prozessstrom abgegeben werden können. Eine glatte Oberfläche hingegen ist leichter zu reinigen und weist weniger Gefahr auf, dass sich Verunreinigungen ansammeln. Die Oberflächengüte wird typischerweise in Ra (arithmetischer Mittelrauwert) oder RMS (Root Mean Square Rauheit) gemessen. Für Halbleiteranwendungen sollte die Oberflächenbeschaffenheit Ra 0,4 µm oder besser betragen. Für die kritischsten Anwendungen, wie etwa ultrahochreine Gasleitungen, kann eine Oberflächengüte von Ra 0,25 µm oder besser erforderlich sein. Die folgende Tabelle fasst die Anforderungen an die Oberflächenbeschaffenheit für verschiedene Halbleiteranwendungen zusammen.

Bei Wenzhou Longan Flange Co., Ltd. nutzt unser Werk fortschrittliche Bearbeitungs- und Poliertechniken, um die erforderliche Oberflächengüte zu erzielen. Wir verwenden CNC-Drehmaschinen mit Diamantwerkzeugen, um eine glatte Oberfläche auf der Flanschfläche und Bohrung zu erzeugen. Für höhere Reinheitsanforderungen bieten wir Elektropolieren an, bei dem eine dünne Materialschicht von der Oberfläche entfernt wird und eine spiegelähnliche Oberfläche entsteht. Elektropolieren erhöht außerdem die Korrosionsbeständigkeit des Edelstahls, indem es den Chromgehalt an der Oberfläche anreichert. Unser Qualitätskontrollteam misst die Oberflächenbeschaffenheit jedes Flansches mit einem Profilometer, um sicherzustellen, dass er den spezifizierten Anforderungen entspricht.

4. Welche Konstruktionsmerkmale gewährleisten eine auslaufsichere Abdichtung?

Eine leckagefreie Abdichtung ist für jede Komponente einer hochreinen Halbleiterleitung unerlässlich. Selbst ein mikroskopisch kleines Leck kann dazu führen, dass Feuchtigkeit oder Sauerstoff in das System eindringen, das Prozessgas verunreinigen und die Ausbeute verringern. Der Gewindeflansch muss so ausgelegt sein, dass er unter dem Betriebsdruck und der Betriebstemperatur des Systems eine zuverlässige Abdichtung bietet. Die wichtigsten Konstruktionsmerkmale, die eine leckagefreie Abdichtung gewährleisten, sind die Gestaltung der Flanschfläche, der Dichtung und der Gewindegestaltung. Die Flanschfläche ist typischerweise eine erhabene Fläche oder eine flache Fläche mit einer konzentrischen Nut. Bei der Dichtung handelt es sich typischerweise um einen Metall- oder Elastomerring, der zwischen den Flanschflächen zusammengedrückt wird. Bei der Gewindekonstruktion handelt es sich typischerweise um ein konisches oder paralleles Gewinde, das für einen festen Sitz zwischen Flansch und Rohr sorgt. Die folgende Tabelle fasst die Designmerkmale und ihre Funktionen zusammen.

In unserem Werk entwickeln wir unsere Gewindeflansche so, dass sie in den anspruchsvollsten Halbleiteranwendungen eine leckagefreie Abdichtung gewährleisten. Wir verwenden Präzisionsbearbeitung, um sicherzustellen, dass die Flanschfläche flach und parallel ist und dass die Schraubenlöcher richtig positioniert sind. Wir bieten auch eine Reihe von Dichtungsoptionen an, um den unterschiedlichen Prozessanforderungen gerecht zu werden. Unser Qualitätskontrollteam unterzieht jede Flanschbaugruppe vor dem Versand einem Drucktest, um ihre Dichtheit zu überprüfen.

5. Wie werden Gewindeflansche für den Halbleitergebrauch gereinigt und verpackt?

Die Reinigung und Verpackung eines Gewindeflansches für den Halbleitereinsatz ist ebenso wichtig wie das Design und die Herstellung. Auch ein perfekt gefertigter Flansch kann die Prozesslinie verunreinigen, wenn er nicht ordnungsgemäß gereinigt und verpackt wird. Der Reinigungsprozess für Halbleiterflansche umfasst typischerweise mehrere Schritte: Entfetten, Beizen, Passivieren und Spülen mit Reinstwasser. Beim Entfetten werden Öle und Fette aus Bearbeitungsvorgängen entfernt. Durch Beizen werden Zunder und Oxidschichten entfernt. Durch die Passivierung wird die Chromoxidschicht auf der Oberfläche verstärkt, was die Korrosionsbeständigkeit verbessert. Durch das Spülen mit Reinstwasser werden alle verbleibenden Verunreinigungen entfernt. Der gereinigte Flansch wird anschließend in einer Reinraumumgebung getrocknet und verpackt. Die folgende Tabelle fasst den Reinigungs- und Verpackungsprozess zusammen.

Bei Wenzhou Longan Flange Co., Ltd. verfügt unser Werk über einen speziellen Reinraum für die Endreinigung und Verpackung unserer Gewindeflansche in Halbleiterqualität. Wir verwenden hochreines Wasser mit einem spezifischen Widerstand von 18 MΩ·cm, um sicherzustellen, dass keine ionischen Verunreinigungen auf der Oberfläche verbleiben. Wir führen außerdem Partikelzählungen am Endprodukt durch, um sicherzustellen, dass es den Sauberkeitsanforderungen unserer Kunden entspricht. Unsere Verpackung ist so konzipiert, dass eine Kontamination während des Transports und der Lagerung verhindert wird, und sie kann in einer Reinraumumgebung geöffnet werden, ohne dass Partikel eingebracht werden.

6. Was sind die wichtigsten Spezifikationen für Gewindeflansche in Halbleiterqualität?

Zu den wichtigsten Spezifikationen für Gewindeflansche in Halbleiterqualität gehören die Größe, die Druckstufe, das Material, die Oberflächenbeschaffenheit, der Gewindetyp und der Reinheitsgrad. Die folgende Tabelle enthält eine Zusammenfassung der typischen Spezifikationen für unsere Gewindeflansche in Halbleiterqualität.

In unserem Werk stellen wir unsere Gewindeflansche her, um diese und weitere Spezifikationen zu erfüllen. Wir können Größe, Material, Oberflächenbeschaffenheit und Gewindetyp an Ihre spezifischen Anforderungen anpassen. Unser Qualitätskontrollsystem umfasst Maßkontrolle, Materialzertifizierung, Oberflächenbeschaffenheitsmessung und Sauberkeitsprüfung, um sicherzustellen, dass jeder Flansch unseren hohen Standards entspricht.

7. Häufig gestellte Fragen (FAQ)

Frage 1: Was ist der Unterschied zwischen einem Gewindeflansch und einem Schweißflansch?

Antwort: Ein Gewindeflansch wird an einem Rohr befestigt, indem er auf das Außengewinde des Rohrs geschraubt wird. Ein Schweißflansch wird durch Anschweißen an das Rohr befestigt. Gewindeflansche lassen sich einfacher installieren und entfernen und eignen sich daher ideal für Anwendungen, bei denen der Platz begrenzt ist oder bei denen das Rohrleitungssystem möglicherweise geändert werden muss. Geschweißte Flansche sorgen für eine stärkere, leckdichtere Verbindung und werden für Hochdruck- oder Hochtemperaturanwendungen bevorzugt. In Halbleiteranlagen werden häufig Gewindeflansche für kleinere Leitungen verwendet, während Schweißflansche für größere, kritischere Leitungen verwendet werden.

Frage 2: Warum wird Edelstahl 316L VAR für Halbleiterflansche bevorzugt?

Antwort: Edelstahl 316L VAR (vakuumlichtbogenumgeschmolzen) wird für Halbleiterflansche bevorzugt, da er weniger Einschlüsse und Spurenelemente aufweist als Standardstahl 316L. Dadurch wird es sauberer, korrosionsbeständiger und weniger anfällig für Ausgasungen. Unter Ausgasung versteht man die Freisetzung eingeschlossener Gase aus dem Material, die den Prozessstrom verunreinigen können. VAR-Stahl wird durch Schmelzen des Stahls im Vakuum hergestellt, wodurch gelöste Gase und flüchtige Verunreinigungen entfernt werden.

Frage 3: Was ist Elektropolieren und warum ist es für Halbleiterflansche wichtig?

Antwort: Elektropolieren ist ein elektrochemischer Prozess, bei dem eine dünne Materialschicht von der Oberfläche eines Metallteils entfernt wird. Es wird verwendet, um die Oberflächenbeschaffenheit zu verbessern, die Korrosionsbeständigkeit zu erhöhen und Verunreinigungen zu entfernen. Für Halbleiterflansche ist das Elektropolieren wichtig, da es eine glatte, passive Oberfläche erzeugt, die leicht zu reinigen ist und der Partikelanhaftung widersteht. Die glatte Oberfläche verringert außerdem die für die Ausgasung zur Verfügung stehende Oberfläche und verbessert so die Reinheit des Prozessstroms.

Frage 4: Wie prüfe ich die Sauberkeit eines Gewindeflansches?

Antwort: Die Sauberkeit eines Gewindeflansches kann durch verschiedene Methoden überprüft werden, einschließlich visueller Inspektion, Partikelzählungsanalyse und Oberflächenanalyse. Eine visuelle Untersuchung unter dem Mikroskop kann große Partikel und Oberflächenfehler aufdecken. Bei der Partikelzahlanalyse wird der Flansch mit Reinstwasser gespült und die Partikel im Spülwasser gezählt. Oberflächenanalysetechniken wie die Röntgen-Photoelektronenspektroskopie (XPS) können Spuren von Verunreinigungen auf der Oberfläche erkennen. Bei Wenzhou Longan Flange Co., Ltd. verwenden wir eine Kombination dieser Methoden, um die Sauberkeit unserer Flansche zu überprüfen.

Frage 5: Können Gewindeflansche in Reinstgasleitungen verwendet werden?

Antwort: Ja, Gewindeflansche können in ultrahochreinen Gasleitungen verwendet werden, sofern sie gemäß den entsprechenden Spezifikationen hergestellt werden. Der Flansch muss aus hochreinem Material wie Edelstahl 316L VAR bestehen und eine glatte, elektropolierte Oberfläche aufweisen. Die Gewinde müssen präzise sein und die Flanschfläche muss flach und parallel sein. Auch der Flansch muss in einem Reinraum gründlich gereinigt und verpackt werden. Wenn diese Bedingungen erfüllt sind, können Gewindeflansche in Leitungen für ultrahochreine Gase einen zuverlässigen und leckagefreien Dienst leisten.

8. Fazit

Der Gewindeflansch spielt eine entscheidende Rolle in hochreinen Halbleiterleitungen. Es sorgt für eine zuverlässige, leckagefreie Verbindung, die die Reinheit der durch das System strömenden Gase und Chemikalien aufrechterhält. Seine Leistung hängt vom Material, dem Design, der Fertigungspräzision und der Sauberkeit des Endprodukts ab. Bei Wenzhou Longan Flange Co., Ltd. verfügt unser Werk über das Fachwissen und die Ausrüstung zur Herstellung hochreiner Gewindeflansche, die den anspruchsvollsten Anforderungen der Halbleiterindustrie gerecht werden. Wir verwenden zertifizierten Edelstahl 316L und 316L VAR, Präzisionsbearbeitung, Elektropolieren und Reinraumverpackung, um sicherzustellen, dass jeder von uns produzierte Flansch für den Einsatz in den kritischsten Anwendungen bereit ist.

Unabhängig davon, ob Sie eine neue Halbleiterfabrik bauen oder eine bestehende instand halten, laden wir Sie ein, mit uns Kontakt aufzunehmen, um Ihre Anforderungen an Gewindeflansche zu besprechen. Wir können Muster, technische Daten und maßgeschneiderte Lösungen bereitstellen. Unser Engagement für Qualität und Kundenzufriedenheit hat uns zu einem vertrauenswürdigen Partner für Halbleiterhersteller auf der ganzen Welt gemacht.

Kontaktieren Sie noch heute Wenzhou Longan Flange Co., Ltdum Ihre Anforderungen an hochreine Gewindeflansche zu besprechen und herauszufinden, wie unsere Produkte die Zuverlässigkeit und Reinheit Ihrer Halbleiterleitungen verbessern können.
