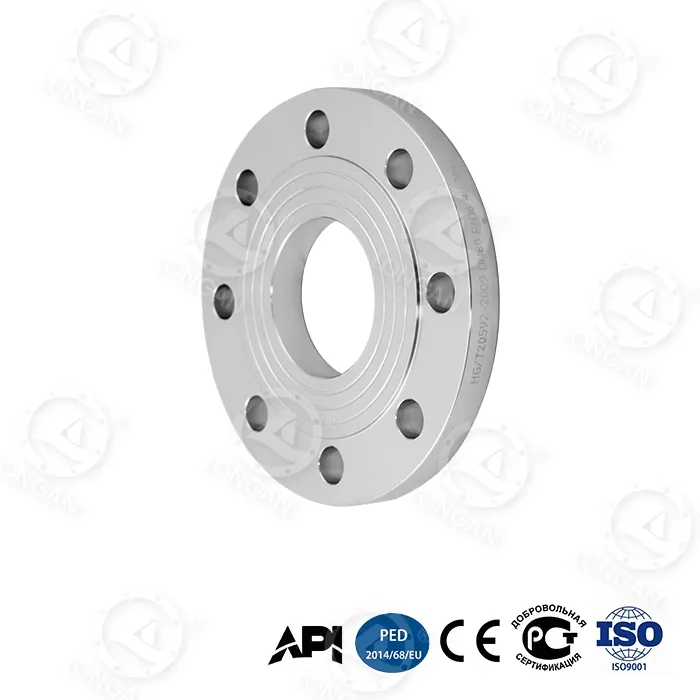

Flachschweißflansch mit erhöhtem Gesicht

Darstellung technischer Werte

Parameterindex

Oberflächenrauheit Ra ≤ 3,2μm (Dichtungsoberflächenveredelung)

Gewichtseinsparung durch Kohlenstoffstahlflansch 35 % leichter als Halsflansch (DN300-Vergleich)

Ermüdungslebensdauer > 10.000 Druckzyklen (MSS SP-44)

Korrosionszugabe ≥3mm (chemisch angepasste Version)

Kernvorteile des Produkts

1. Volle Systemkompatibilität

Internationale Standards für Flachschweißflansche mit erhöhter Stirnfläche:

ASME B16.5 (Amerikanischer Standard) | PN-Serie (DIN) | JIS 10K/20K (japanischer Standard)

Durchmesserbereich: DN15~DN600 (1/2"~24")

Nahtloser Ersatz für globale Projekte

2. Installationseffizienz

Ausdünnendes Design der Schweißverbindung: Nutwinkel 37,5° ± 2,5° (VS 45° traditioneller Flansch)

Bolzenlochtoleranz: ±1 mm (ISO 5210)

Die Andockgeschwindigkeit der Pipeline wurde um 40 % erhöht.

3. Zuverlässigkeit der Dichtung

Flachschweiß-Erhöhungsflansch-Nabenhöhe: 3,2 mm (1/8 Zoll) Standard (ASME B16.5)

Wahrscheinlichkeit eines Dichtungsversagens: <0,01 % (bei Dichtungen gleicher Qualität)

Garantiert keine Leckage unter Hochdruckbedingungen

4. Drucktragfähigkeit

Klasse 150: bis zu 19,6 bar bei 38 °C

Klasse 300: bis zu 51,1 bar bei 38 °C

Anpassungsfähigkeit bei niedrigen Temperaturen: -196 °C bis +538 °C (ASTM A105-Material)

Abdeckung extremer Bedingungen in der Energie-/Chemieindustrie

Starten Sie eine Anfrage, um Ihre Lösung zu erhalten!
