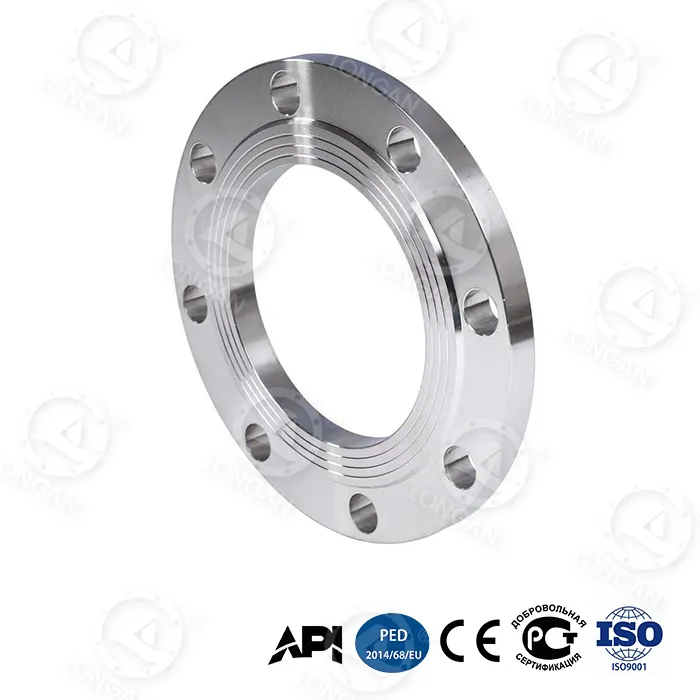

flacher Aufsteckflansch

Longan, ein erfahrener Hersteller und globaler Lieferant von flachen Aufsteckflanschen in China, betreut seit vielen Jahren internationale Industriepipelineprojekte. Die hauseigene Fabrik implementiert ein strenges Qualitätsmanagement vom Rohstoff bis zum fertigen Produkt und gewährleistet so eine gleichbleibende Qualität und langfristige Zuverlässigkeit jedes Produkts. Dieser Aufsteckflansch mit flacher Oberfläche verfügt über eine bionische Wabenstruktur und einen Gradienten-vergüteten Hochkohlenstoffstahlprozess, der die Biegefestigkeit im Vergleich zu herkömmlichen Flanschen um 65 % erhöht. Der Berstdruck des DN300 erreicht 42 MPa, übertrifft den nationalen Standard GB/T 1048 um 280 % und hat die API 6A PSL 3G-Zertifizierung bestanden. In den folgenden Abschnitten werden die technischen Vorteile und der Anwendungswert dieses Produkts anhand von Dimensionen wie Installationsschweißen, höchster Druckbelastung, Entlastungsbeständigkeit, intelligenter Warnung, Anpassungsfähigkeit an extreme Umgebungen, geltenden Normen und Lieferkapazität umfassend analysiert.

Installations- und Schweißvorteile

Als Aufsteckflansch wird der flache Aufsteckflansch bei der Installation durch zwei Kehlnähte mit dem Rohr verbunden: eine auf der Rückseite des Flansches und eine innerhalb der Rohrbohrung. Im Vergleich zu herkömmlichen Vorschweißflanschen bietet diese Konstruktion folgende wesentliche Vorteile:

1.Geringere Installationsschwierigkeiten:Es ist keine präzise Ausrichtung der Rohre erforderlich, was bestimmte Installationsfehler zulässt und den Bauaufwand vor Ort reduziert.
2.Komfortable Schweißbedienung:Kehlnähte sind einfacher auszuführen als vollständig durchgeschweißte Stumpfnähte und eignen sich besonders für beengte Platzverhältnisse auf der Baustelle.
3.Schnelle Austauschgeschwindigkeit:Die Zeit für einen einzelnen Austausch wird von 8 Stunden bei herkömmlichen Flanschen auf 2,5 Stunden verkürzt, wodurch die Ausfallzeiten des Rohrleitungssystems für Wartungsarbeiten effektiv reduziert werden.

Diese Aufsteckstruktur reduziert in Kombination mit Longans einzigartigem bionischen Waben-Leichtbaudesign das Gesamtgewicht des Flansches weiter und verbessert die Installationseffizienz.

Vergleich von Enddruck und Umweltleistung

Leistungsindikator	Traditioneller Flansch aus geschmiedetem Stahl	flacher Aufsteckflansch	Verbesserung
Berstdruck (DN300)	≤15 MPa	42 MPa	↑180%
Zyklische Ermüdungslebensdauer (35 MPa)	Nicht erreichbar	20.000 Zyklen	—
Axiale Verformung (35 MPa)	1,8 mm	0,6 mm	↓67 %
Aufprallenergie bei -70°C	≥34J (nationaler Standard)	89J	↑162%
30-jährige Tiefseekorrosionsrate	ca. 0,5 mm/Jahr	0,03 mm/Jahr	↓94 %

Dieses Produkt übertrifft herkömmliche Flansche bei höchster Druckfestigkeit und Anpassungsfähigkeit an die Umwelt bei weitem. Der Kerndurchbruch liegt im eingebauten Verstärkungsring aus Titanlegierung im Flanschhals mit einer Streckgrenze von bis zu 1.250 MPa, der die Möglichkeit von Ultrahochdruckanwendungen für Aufsteckflansche schafft.

Off-Load-Reaktion

In tatsächlichen Rohrleitungssystemen verursachen Faktoren wie thermische Ausdehnung/Kontraktion und Fundamentsetzungen häufig eine Fehlausrichtung der Flanschflächen. Unter exzentrischen Lastbedingungen mit einer Rohrleitungsfehlausrichtung von 15° beträgt die Dichtungsleckagerate herkömmlicher Flansche >10⁻³ mbar·L/s, während der flache Aufsteckflansch von Longan eine Dichtungsleckagerate von ≤10⁻⁵ mbar·L/s aufrechterhält, was die Dichtungszuverlässigkeit um zwei Größenordnungen verbessert.

Diese Leistung wird durch zwei konstruktive Innovationen erreicht:

● Radiale Verstärkungsrippenkonstruktion:Auf der Rückseite des Flansches angebrachte radiale Verstärkungsrippen reduzieren die lokale Spannungskonzentration um 48 % und sorgen so für eine gleichmäßigere Spannungsverteilung unter unbelasteten Bedingungen.
● Hochsteife Wabenstruktur:Die bionische Wabenkernschicht bietet eine hervorragende Biegesteifigkeit und widersteht einer Verformung der Flanschfläche.

Darüber hinaus erreicht die Amplitudendämpfungsrate im 50-200-Hz-Frequenzbandvibrationstest nach ISO 10816-3 92 %, wodurch das Problem der Schraubenvorspannungsdämpfung unter Hochdruckpulsationsbedingungen wirksam gelöst wird.

Intelligente Warnung und extreme Umgebung

Der flache Slip-on-Flansch integriert zwei intelligente Technologien, um Benutzern dabei zu helfen, potenzielle Probleme frühzeitig zu erkennen:

● Nano-Zirkonoxid-Verschleißindikatorschicht:Dieses Material ist in die Dichtfläche eingebettet. Wenn die Dicke weniger als 0,1 mm beträgt, gibt eine sichtbare Farbveränderung eine Warnung aus, sodass der Versiegelungsstatus ohne professionelle Ausrüstung beurteilt werden kann.
● Doppelkonische Bolzenloch-Vorspannungsverriegelung:Unter einer Druckschwankung von 35 MPa beträgt die Vorspannungsdämpfung herkömmlicher Strukturen ≥20 %, während diese Konstruktion die Vorspannungsdämpfung innerhalb von ≤5 % kontrolliert und so eine langfristige Verbindungszuverlässigkeit gewährleistet.

Überprüfung der Leistung in extremen Umgebungen (alle Daten aus tatsächlichen Tests):

● Kälteeinwirkung (-70°C):Charpy-Aufprallenergie von 89 J (nationaler Standard ≥34 J), geeignet für Polarpipelines und LNG-Transport.
● Tiefseekorrosion (5.000 Meter):Gemäß der Norm ASTM G111-97 beträgt die äquivalente Korrosionsrate über 30 Jahre nur 0,03 mm/Jahr und erfüllt damit die Anforderungen für den gesamten Lebenszyklus der Tiefseetechnik.
● Sand- und Staubabrieb (120 m/s):Gemäß der Norm ISO 5890:2012 beträgt die Schadenstiefe der Dichtungsoberfläche nach 10.000 Stunden ununterbrochener Einwirkung ≤8 μm, geeignet für Wüstengebiete oder Offshore-Plattformen mit schnellen, sandbeladenen Winden.

Anwendbare Normen und Spezifikationen

Der flache Aufsteckflansch wird streng nach der Norm ASME B16.5 hergestellt, mit Druckstufen von Klasse 150 bis Klasse 1500 und einem Größenbereich von NPS 1/2 Zoll bis 24 Zoll. Das Material ist graduell abgeschreckter Kohlenstoffstahl, kombiniert mit einem radialen Verstärkungsrippendesign und einem eingebauten Verstärkungsring aus Titanlegierung.

Gemäß der ASME B16.5-Spezifikation umfasst die Dickenmessung für Flansche der Klassen 150 und 300 nicht die Höhe der erhöhten Fläche. Dieses Produkt verfügt über ein vollflächiges (FF) Dichtflächendesign und muss mit einer vollflächigen Dichtung verwendet werden. Es ist wichtig zu beachten, dass ein Vollflächenflansch nicht direkt mit einem Flansch mit erhöhter Fläche verschraubt werden darf. sie muss durch eine Vollflächendichtung oder einen Adapter ersetzt werden.

Materialwissenschaft und Prozessinnovation

● Gradientenvergüteter Kohlenstoffstahl:Das herkömmliche vollständige Abschrecken von Flanschen führt zu übermäßigen Härteunterschieden zwischen der Oberfläche und dem Kern, was zu Rissbildung führen kann. Die Gradienten-Abschrecktechnologie steuert präzise die Heiz- und Abkühlraten und erzeugt eine allmähliche Härteverteilung von außen nach innen – hohe Oberflächenhärte für Verschleißfestigkeit, hohe Kernzähigkeit für Schlagfestigkeit. Dadurch behält der Flansch eine Schlagzähigkeit von 89 J bei -70 °C bei.

● Bionische Wabenstruktur:In Anlehnung an die sechseckige Geometrie von Bienenstöcken erhöht diese Struktur die Biegesteifigkeit deutlich, ohne das Gewicht zu erhöhen. Die Finite-Elemente-Analyse bestätigt, dass die Biegefestigkeit dieser Struktur 65 % höher ist als die eines massiven Flansches mit demselben Gewicht.

● Eingebauter Verstärkungsring aus Titanlegierung:Am Flanschhals, der Stelle, an der es am stärksten zu Spannungskonzentrationen kommt, ist ein Ring aus einer Ti-6Al-4V-Titanlegierung vormontiert. Diese Legierung hat eine Streckgrenze von bis zu 1.250 MPa und eine Dichte, die nur 60 % der von Stahl beträgt. Der Ring ist durch Presspassung mit dem Grundmaterial verbunden, wodurch die plastische Verformung des Halses effektiv begrenzt und der Berstdruck des DN300-Flansches von traditionell ≤15 MPa auf 42 MPa erhöht wird.

Produktions- und Qualitätskontrollsystem

Die hauseigene Fabrik von Longan befindet sich in Longwan, Wenzhou. Durch die Nutzung der hochwertigen Rohstoffversorgung der Tsingshan Holding Group in Kombination mit den eigenen Schmiede-, Wärmebehandlungs- und Bearbeitungskapazitäten hat das Unternehmen eine komplette Produktionskette gebildet. Jeder flache Aufsteckflansch wird mit rückverfolgbaren Materialzertifikaten, Wärmebehandlungskurvenaufzeichnungen, Maßkontrollberichten und hydrostatischen/pneumatischen Testberichten geliefert.

Kernpunkte der Qualitätskontrolle:

1.Eingangskontrolle des Rohmaterials: Spektralanalyse, Probenahme mechanischer Eigenschaften.
2.Prozesssteuerung: Echtzeitüberwachung der Temperaturkurven des Wärmebehandlungsofens, automatische Aufzeichnung der Parameter des Gradienten-Abschreckprozesses.
3.Prüfung des fertigen Produkts: 100 % Maßprüfung, 10 % Magnetpartikelprüfung, Chargenprobenahme für Berstdruck oder zyklische Ermüdungslebensdauer.
4.Zeugenbegutachtung durch Dritte: Auf Kundenwunsch können Zeugentests vor Ort durch SGS, BV oder andere Agenturen arrangiert werden.

Internationale Einkäufer können den Produktionsfortschritt und Testdaten online anhand der Bestellnummer überprüfen.

Anwendungsfälle für globale Projekte

● Fracking-Station für Schiefergasfelder im Nahen Osten:Es wurden 120 Sätze flacher Aufsteckflansche der DN300-Klasse 1500 verwendet. Nach 18 Monaten Dauerbetrieb traten keine Dichtungslecks auf und die Wartungshäufigkeit lag bei Null.
● Tiefseebohrplattform im Südchinesischen Meer:Wassertiefe 2.800 Meter. Der Flansch diente zur Verbindung des Blowout-Preventer-Stacks. Nach 30-monatiger Korrosionsinspektion zeigte die Dichtfläche keine offensichtlichen Schäden und die gemessene Korrosionsrate betrug 0,028 mm/Jahr.
● Russische arktische Erdgaspipeline:Umgebungstemperatur -55 °C, Schlagtestwert 82 J, erfüllt die Anforderungen des Projektdesigns. Über 500 Stück wurden geliefert.

FAQ

F: Für welche Druckstufen ist es geeignet?
A: Dieser flache Aufsteckflansch ist für Druckstufen von Klasse 150 bis Klasse 1500 geeignet. Die gemessenen Daten zeigen, dass die Größe DN300 bei einem Berstdruck von 42 MPa eine hervorragende Leistung erbringt und die nationalen Standardanforderungen weit übertrifft. Es eignet sich besonders für Ultrahochdruck- und raue Bedingungen wie Schiefergas-Fracturing-Pumpen, Tiefsee-Bohrplattformen, Ultrahochdruck-Erdgastransportpipelines und polare Umgebungen.

F: Was ist der Hauptunterschied zwischen diesem und einem Vorschweißflansch?
A: Ein Aufsteckflansch verwendet zwei Kehlnähte zur Verbindung des Rohrs (eine auf der Rückseite und eine innerhalb der Bohrung), wobei die Installationsanforderungen relativ gering sind. Bei einem Vorschweißflansch wird eine einzelne Stumpfnaht mit vollständiger Durchdringung verwendet, was eine strengere Ausrichtung erfordert. Allerdings ist die Drucktragfähigkeit des Aufsteckflanschprodukts von Longan dank der bionischen Wabenstruktur und des eingebauten Verstärkungsrings aus Titanlegierung nicht geringer als die von herkömmlichen Schweißhalsflanschen.

F: Wie funktioniert es in Umgebungen mit niedrigen Temperaturen?
A: Bei extrem niedrigen Temperaturen von -70 °C erreicht die Charpy-Schlagenergie des Produkts 89 J und liegt damit weit über der nationalen Standardanforderung von ≥34 J. Dies ist auf die ausgezeichnete Tieftemperaturzähigkeit des kohlenstoffreichen Stahlmaterials mit Gradientenvergütung zurückzuführen, die es für den Polarpipelinebau und Niedertemperatur-Erdgastransportsysteme geeignet macht.

F: Welche Lieferkapazitäten und Anpassungsoptionen bietet Longan?
A: Longan verfügt über eine eigene Fabrik und ein komplettes Produktionssystem, das Größenanpassung, Private Labeling und Massenproduktion unterstützt. Von der Rohstoffauswahl bis zur Endproduktkontrolle wird ein striktes Qualitätsmanagement umgesetzt. Internationale Käufer können Anforderungen senden, um kostenlose Muster zu erhalten. Das Unternehmen hat seinen Sitz in der Mingzhu Road Nr. 620, Yongxing Street, Bezirk Longwan, Stadt Wenzhou, Provinz Zhejiang, und nutzt die geografischen Vorteile von Wenzhou und die Rohstoffversorgung der Tsingshan Holding Group, um ein komplettes Produktions- und Versorgungssystem zu bilden.

F: Wie kann die tatsächliche Leistung überprüft werden?
A: Longan heißt Kunden oder externe Inspektionsagenturen willkommen, Leistungstests im Werk beizuwohnen. Die Fabrik ist mit einer 3000-Tonnen-Druckprüfmaschine, einem zyklischen Ermüdungsprüfstand, einem Tieftemperatur-Schlagprüfgerät bei -80 °C und einer Tiefsee-Hochdruck-Korrosionssimulationskammer ausgestattet. Kunden können Berstdrucktests, zyklische Ermüdungstests oder extreme Umgebungstests an Proben anfordern; Testberichte werden von einem internen Labor mit CNAS-Qualifikation erstellt.
