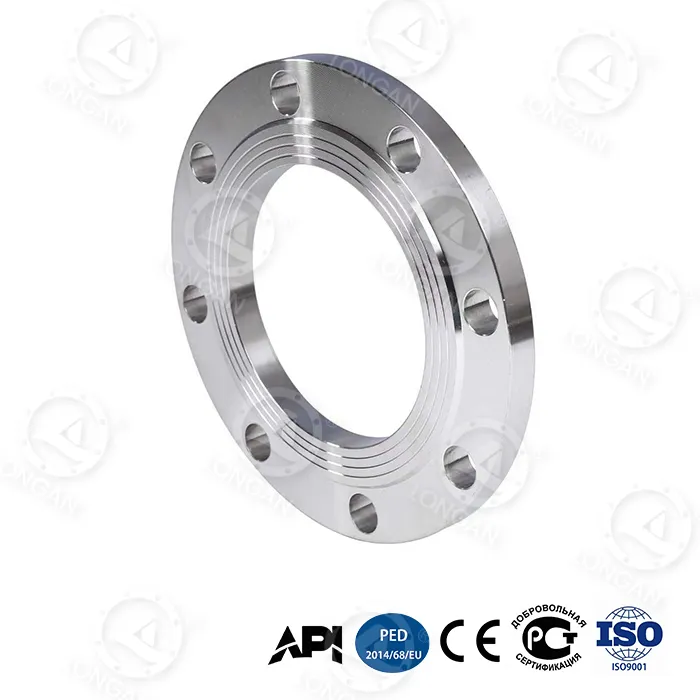

flacher, erhabener Flansch

Machen Sie sich bei der Nachrüstung von Rohrleitungen oder Systemen mit gemischten Flanschen keine Sorgen mehr über Dichtungsfehler. Der flache Flansch mit erhöhter Stirnfläche von Longan kombiniert einen vollflächigen Außenring mit einer leicht erhöhten mittleren Dichtungszone – Sie können also entweder FF- oder RF-Dichtungen verwenden, ohne Ihre Rohrleitungen zu modifizieren. Dieser Flansch wird im Longan-eigenen Werk in Wenzhou unter strenger Qualitätskontrolle hergestellt und besteht aus abgeschrecktem Kohlenstoffstahl mit hohem Kohlenstoffgehalt und einem bionischen Wabenkern, um einen Berstdruck von 42 MPa bei DN300 (280 % über dem nationalen Standard) und eine um 65 % höhere Biegefestigkeit als herkömmliche Flansche zu erreichen. API 6A PSL 3G zertifiziert.

Produkt-Highlights

● Hybrides Dichtflächendesign:Dies ist das charakteristischste Merkmal des Flachflansches mit erhöhter Stirnfläche. Der mittlere Bereich der Dichtfläche ist leicht erhöht (ähnlich wie bei RF), der äußere Bereich reicht jedoch bis zu den Bolzenlöchern (ähnlich wie bei FF). Zu den Vorteilen gehören:1.Automatische Dichtungszentrierung für schnellere Installation;2.Gleichmäßigere Verteilung der Dichtungskontaktspannung, wodurch Kantenüberlastung bei herkömmlicher HF vermieden wird;3.Kompatibel sowohl mit Vollflächendichtungen als auch mit erhabenen Flächendichtungen und ermöglicht so einen flexiblen Austausch vor Ort.

● 65 % Steigerung der Biegefestigkeit:Die bionische Wabenstruktur macht den Flansch leichter und steifer und eignet sich besonders für die Aufnahme von Rohrleitungsbiegemomenten.

● Ultrahochdrucklager:Der DN300-Berstdruck von 42 MPa ist 2,8-mal so hoch wie bei herkömmlichen Flanschen (≤15 MPa). Die zyklische Ermüdungslebensdauer von 20.000 Zyklen bei 35 MPa übertrifft die Industriestandards bei weitem.

● Extreme Umgebungstoleranz:-70 °C Aufprallenergie von 89 J, 5.000 m Tiefseekorrosionsrate von 0,03 mm/Jahr, 120 m/s Sand- und Staubabrieb ≤8 μm.

● Intelligente Sicherheit:Nano-Zirkonoxid-Verschleißanzeigeschicht (Farbänderungswarnung bei Dicke <0,1 mm) + doppelkonisches Bolzenloch (Vorspannungsdämpfung ≤5 %).

Produktprozesse

● Dichtflächenbearbeitung:Es wird CNC-Präzisionsdrehen verwendet, wobei die erhöhte Höhe den RF-Standardabmessungen ASME B16.5 entspricht (1,6 mm bis 6,4 mm für Klasse 150–1500), aber der erhöhte Fuß geht nahtlos in die gesamte Flanschfläche über. Die Oberflächenrauheit Ra ≤3,2 μm gewährleistet einen guten Dichtungskontakt.

● Gradientenlöschung:Kohlenstoffreicher Stahl wird einer kontrollierten Abkühlung unterzogen, um eine abgestufte Struktur mit einer Oberflächenhärte von 45–50 HRC und einer Kernzähigkeit von ≥30 J (bei -70 °C) zu bilden.

● Wabenstruktur:Das durch Finite-Elemente-Analyse optimierte bionische Sechseckgitter im Inneren des Flanschkörpers sorgt für eine um 65 % höhere Steifigkeit bei gleichem Gewicht.

● Verstärkungsring aus Titanlegierung:Ein Ti-6Al-4V-Ring (Streckgrenze 1.250 MPa) ist mit Presspassung in den Hals eingebettet und verhindert so eine Halsausdehnung unter hohem Druck.

● Qualitätskontrolle:100 % Maßprüfung, 10 % Magnetpartikelprüfung, stichprobenartige Berstprüfung pro Charge. Es werden rückverfolgbare Materialzertifikate und Wärmebehandlungskurven bereitgestellt.

Nutzungsszenarien

Durch das hybride Dichtflächendesign mit flachem Dichtflächenflansch eignet es sich besonders für folgende Szenarien:

Szenario	Schmerzpunkt bei herkömmlichen Flanschen	Lösung mit diesem Produkt
Nachrüstung alter Rohrleitungen	Das Originalsystem kann FF- und RF-Flansche kombinieren, Dichtungen sind nicht austauschbar	Die Hybrid-Dichtfläche ist mit beiden Dichtungstypen kompatibel, es sind keine Änderungen an der Rohrleitung erforderlich
Hochdruck-Gasmedien	RF-Flanschdichtungen können unter Druckpulsation extrudieren	Der äußere flache Bereich bietet zusätzlichen Halt und verhindert ein Kriechen der Dichtung
Niederdruckrohrleitungen mit großem Durchmesser	FF-Flansche erfordern vollwertige Dichtungen und sind teuer	Der erhöhte Teil ermöglicht die Verwendung von Standard-RF-Dichtungen und reduziert so den Ersatzteilbestand
Tiefsee-/Polarumgebungen	Einzelne Dichtfläche ist nach Temperaturwechsel undicht	Die Zweizonenversiegelung (erhaben + flach) sorgt für redundante Versiegelungspfade

Spezifische Anwendungsbereiche sind:

● Auslassleitungen der Schiefergas-Fracturing-Pumpe(35–70 MPa pulsierender Druck)
● Bohrlochkopfanschlüsse für Tiefseebohrplattformen(5.000m Wassertiefe)
● LNG-Empfangsterminals(-70°C niedrige Temperatur)
● Offshore-Pipelines für saure Medien im Weihnachtsbaumbereich(H₂S/CO₂)

Kundendienst

● Kostenlose Muster:Internationale Käufer können ein kostenloses Muster (Mustergebühr erstattungsfähig, unfrei) für die Installationsprüfung und Versiegelungsprüfung beantragen.

● Installationsanleitung:Es werden Installationshandbücher in Chinesisch/Englisch bereitgestellt, einschließlich Drehmomentwerten für verschiedene Dichtungsmaterialien (Graphit, Spiralwicklung, PTFE). Es ist eine Video-Fernführung verfügbar.

● Technische Beratung:Das Technikteam beantwortet Fragen zur Auswahl und passenden Dichtung innerhalb von 4 Stunden.

● Qualitätsrückverfolgbarkeit:Jeder Flansch hat eine eindeutige ID und Testberichte können auf der offiziellen Website eingesehen werden.

● Garantie:18 Monate, kostenloser Ersatz bei Herstellungsfehlern.

● Tests durch Dritte:Auf Anfrage kann eine beglaubigte Druckprüfung vor Ort durch SGS/BV arrangiert werden.

Warum Longan wählen?

1. Einzigartiges Dichtflächendesign:Die meisten Flansche auf dem Markt sind entweder reine FF- oder reine RF-Flansche. Mit unserem Flachflansch mit erhöhter Stirnfläche können Sie sowohl die Spannungsgleichmäßigkeit von FF als auch die Dichtungszuverlässigkeit von RF erreichen, ohne den Dichtungstyp ändern zu müssen. Es eignet sich besonders für Nachrüstprojekte, bei denen die ursprüngliche Rohrleitung entweder FF oder RF sein kann – dieses Produkt ist mit beiden kompatibel.

2. Kostenvorteil über den gesamten Lebenszyklus:Die 30-Jahres-Gesamtkosten betragen nur 6.200 US-Dollar, was einer Ersparnis von 66 % im Vergleich zu herkömmlichen Flanschen für 18.500 US-Dollar entspricht. Die einmalige Austauschzeit beträgt 2,5 Stunden (traditionell 8 Stunden), die jährliche Wartungshäufigkeit beträgt das 0,7-fache (traditionell 3,2-mal).

3. Vollständige Zertifizierung:API 6A PSL 3G, geeignet für Ultrahochdruckszenarien mit H₂S- und CO₂-Gasmedien.

4. Überprüfbare reale Daten:Alle Leistungsindikatoren stehen für kundenbegleitete Vor-Ort-Tests zur Verfügung. Kostenlose Muster werden zur Verfügung gestellt.

5. Schnelle Reaktion:Standardartikel werden innerhalb von 3 Tagen versendet, Sonderanfertigungen innerhalb von 15–30 Tagen.

Zusammenfassung: Longans flacher Flansch mit erhöhtem Gesicht und seinem hybriden Dichtungsflächendesign löst die Schwachstellen herkömmlicher Flansche in Bezug auf Dichtungskompatibilität, Spannungsverteilung und Hochdruckabdichtung. In Kombination mit der bionischen Wabenstruktur, der Gradientenabschreckung und dem Verstärkungsring aus Titanlegierung werden Biegefestigkeit, Berstdruck und Ermüdungslebensdauer erheblich verbessert. Die API 6A PSL 3G-Zertifizierung und die Reduzierung der 30-Jahres-Gesamtlebenszykluskosten um 66 % machen es zur idealen Wahl für Schiefergas, Tiefseetechnik und komplexe Pipelinesysteme. Senden Sie Ihre Anforderungen, um kostenlose Muster und professionelle Dichtungslösungen zu erhalten.

FAQ

F: Kann ein flacher Flansch mit erhöhter Fläche einen vorhandenen HF-Flansch ersetzen?
A: Ja. Solange Druckstufe und Größe übereinstimmen, kann ein RF-Flansch direkt ersetzt und die ursprüngliche RF-Dichtung weiterhin verwendet werden. Wenn der Gegenflansch FF ist, ist eine vollflächige Dichtung erforderlich, aber die flache Fläche dieses Produkts ist groß genug, um vollständig kompatibel zu sein.

F: Benötigt diese Hybrid-Dichtfläche spezielle Dichtungen?
A: Nein. Sie können weiterhin Standard-RF-Dichtungen gemäß ASME B16.21 (z. B. spiralförmig mit Innenring) oder FF-Dichtungen (vollflächige Graphitdichtungen) verwenden. Unsere Tests zeigen, dass die Dichtleistung beider Dichtungstypen an diesem Flansch den herkömmlichen Einzeldichtflächen überlegen ist.

F: Lösen sich Schrauben unter einem pulsierenden Druck von 35 MPa?
A: Dieses Produkt verwendet doppelkonische Bolzenlöcher. Unter einer Schwankung von 35 MPa beträgt die Vorspannungsdämpfung ≤5 %, während herkömmliche runde Löcher eine Dämpfung von ≥20 % aufweisen. Es wird empfohlen, einen hydraulischen Drehmomentschlüssel im Kreuzmuster mit drei Stufen zu verwenden. Wir können eine Drehmomentberechnungstabelle bereitstellen.

F: Können verschiedene Materialien bereitgestellt werden, beispielsweise Edelstahl?
A: Ja. Das Standardmaterial für dieses Produkt ist graduell abgeschreckter Kohlenstoffstahl, aber auf Anfrage können auch 316L, Duplex-Edelstahl usw. bereitgestellt werden. Die gleiche Wabenstruktur und der Verstärkungsring aus Titanlegierung gelten auch für Edelstahl.

F: Wie können wir Ihren angegebenen Berstdruck von 42 MPa überprüfen?
A: Wir heißen Kunden herzlich willkommen, in unserem Werk Bersttests beizuwohnen. Regelmäßig vorrätige Produkte werden vierteljährlich stichprobenartig beprobt und Testberichte werden auf unserer Website gespeichert. Sie können auch einen separaten Test Ihrer Probe anfordern; Die Kosten hierfür tragen wir (die Probe muss zurückgesendet werden).
