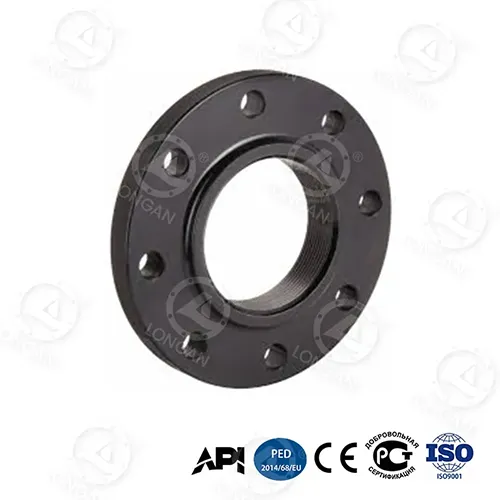

Plattenflansch aus Kohlenstoffstahl

Beschreibung der ASTM A36-Schlüsseldaten:

Prozessgenauigkeit: Toleranz der Laserschneidöffnung ±0,1 mm | Ebenheit ≤0,05 mm/m

Druckniveau: PN6/PN10/PN16/PN25/PN40 (Klasse 150~300)

Größenabdeckung: DN50~DN2000 (2"~80")

Schlüsselzertifizierung: EN 1092-1 Typ 01 | ASME B16.5 | PED 2014/68/EU

Produktvorteile:

I. Lösung für extreme Betriebsbedingungen

Hochtemperaturschutz (538℃)

Oxidationsverdickungsrate: <0,1 mm/Jahr** (normaler Kohlenstoffstahl 0,3 mm/Jahr)

Material aufrüstbar – ASTM A516 Gr.70: Streckgrenze bei hohen Temperaturen **≥145 MPa@400℃

Design zur Kompensation der Wärmeausdehnung:

- Ovalitätsreserve des Bolzenlochs: 0,3 mm/100 ℃

Aufprallschutz bei niedrigen Temperaturen (-46℃ tiefkalte Umgebung)

- ASTM A350 LF2: Aufprallenergie **45J@-46℃** (Standardanforderung 27J)

- Übergangstemperatur zäh-spröde: **≤-60℃** (bestätigt durch Fallhammertest)

2. Materialleistung: Verformungswiderstand um 80 % erhöht

Korngrößenkontrolle: Gewöhnliche Flansche haben die Körnung 5, während die von uns hergestellten Flansche aus Kohlenstoffstahlplatten feine Körnungen der Güte 7 aufweisen

Tieftemperaturzähigkeit: -29℃ Charpy-Schlagenergie ≥27J, zertifiziert nach EN 10225.

3. Exklusiver Korrosionsschutz

Korrosionstyp Diese Produktschutzlösung Branchenlösung Lebensverlängerung

Elektrochemische Korrosion. Zink-Nickel-Legierungsbeschichtung (500 Stunden Salzsprühnebel, kein Weißrost). Dacromet-Beschichtung 2,3-fach

Atmosphärische Korrosion 85μm Feuerverzinkung + Versiegelungsbeschichtung Normale Verzinkung 60μm 12 Jahre → 20 Jahre

Saures Medium Epoxidkohlenteerbeschichtung (pH-Wert 2–12 beständig) Gewöhnliche Epoxidbeschichtung 8 Jahre → 15 Jahre

4. Optimierung der Dichtfläche

Leichtes Design

Der Spannungskonzentrationsfaktor: SCF≤**1,8** im Schlüsselbereich von Flanschen aus Kohlenstoffstahlplatten bietet große Vorteile gegenüber gewöhnlichen Flanschen ≥2,5

Gewichtsreduzierung durch topologische Optimierung: Unter gleichen Bedingungen ist das Gewicht 22 % geringer als beim herkömmlichen Design

- Verifizierungsstandard: ASME BPVC Abschnitt VIII Div.2

- Ra 3,2 μm Spiegeldrehung (normaler Flansch Ra 6,3 μm)

- Wirkung: Die Kompression der Dichtung wird um 18 % reduziert und die Wahrscheinlichkeit eines Dichtungsversagens wird um 90 % reduziert.

V. Die technische Effizienz wird erheblich verbessert und die Installationskosten werden um 47 % gesenkt.

Präzises Positionierungssystem für Bolzenlöcher

- Effekt: Die Zeit zur Flanschanpassung wird von 45 Minuten auf **12 Minuten** reduziert (Messung vor Ort)

- CNC-Bohrmaschinenbearbeitung: Lochabstandsfehler **≤±0,15 mm** (ISO 5210 erlaubt ±0,5 mm)

Tests durch Dritte

1, TÜV-Bericht

2, hydraulischer Bersttest: Gemessener Berstdruck des Kohlenstoffstahlplatten-Flansches ≥PN45

3, chemische SGS-Analyse:

- Schwefel- und Phosphorgehalt: S≤0,005 % P≤0,015 % (Ultra-Clean-Stahl-Kontrolle)

Worauf warten Sie noch? Kommen Sie und holen Sie sich Ihre exklusive Lösung
