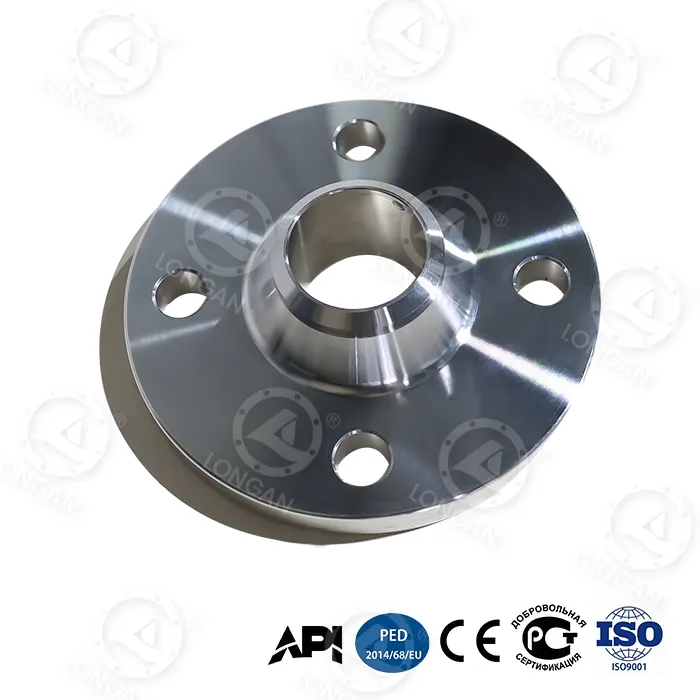

316 Halsstumpfschweißflansch

Für die chemische Verarbeitung, Offshore-Plattformen, Entsalzung, pharmazeutische und andere Umgebungen bieten wir ein komplettes Sortiment an 316 WN-Flanschen an, die den ASME B16.5-Standards entsprechen. Nach strenger Qualitätskontrolle gewährleisten wir dauerhafte Leistung und Sicherheit in diesen anspruchsvollsten Umgebungen. Stumpfschweiß-Flanschhälse aus Edelstahl 316 sind die branchenübliche Wahl. Detaillierte Leistungsdaten, technische Spezifikationen und geltende Richtlinien können bereitgestellt werden.

Warum sollten Sie sich für 316-Hals-Stumpfschweißflansche entscheiden?

1. Starke Korrosionsbeständigkeit:

Molybdän ist der Schlüssel: Der PREN-Wert des Halsstumpfschweißflansches 316 > 25, viel höher als bei Edelstahl 304, widersteht effektiv Lochfraß und Spaltkorrosion. Es enthält außerdem 2-3 % Molybdän (Mo), was seine Beständigkeit gegenüber Meerwasser, Chloriden und verschiedenen sauren Lösungen deutlich verbessert.

Im Standard-Salzsprühtest nach ASTM G48 Methode A (5 % NaCl, 35 °C) rosteten Kohlenstoffstahlflansche unter den gleichen Bedingungen innerhalb von 100 Stunden stark, während 316 Flanschproben nach 1000 Stunden keine sichtbaren Lochfraßbildungen aufwiesen.

2. Einfach zu installieren und zu testen:

Stumpfschweißflansche aus Edelstahl 316 sorgen für dauerhafte, hochfeste Verbindungen und sind leicht für Röntgenprüfungen (RT) und Ultraschallprüfungen (UT) zu prüfen.

Zertifizierungen: PED 2014/68/EU (CE-Kennzeichnung), NACE MR0175/ISO 15156 (für saure Umgebungen), NORSOK M-630 (Öl und Gas)

Größen: ASME B16.5, ASME B16.47 Serie A/B

Material: ASTM A182 F316/F316L

Druck-Temperatur-Bewertungen: ASME B16.5

3. Überlegene Haltbarkeit:

Hochtemperaturleistung: Behält gute mechanische Eigenschaften über einen weiten Temperaturbereich von -254 °C bis 816 °C bei.

Hochdruckfähigkeit: Entwickelt, um den Druckstufen Klasse 150, 300, 600, 900, 1500, 2500 gemäß ASME B16.5 standzuhalten. Eine übersichtliche Druck-Temperatur-Bewertungstabelle wird bereitgestellt.

4. Optimierter Flüssigkeitsfluss:

Der 316-Hals-Stumpfschweißflansch passt sich allmählich der Rohrwandstärke an, wodurch der Spannungskonzentrationsfaktor erheblich reduziert wird. Er eignet sich besonders für Anwendungen mit zyklischer Belastung und thermischen Zyklen. Das konische Halsdesign sorgt für einen reibungslosen Übergang, reduziert Turbulenzen und Druckabfall und die Ermüdungslebensdauer ist 30–50 % höher als die des Gleitflansches.

Mechanische Eigenschaften:

Streckgrenze (0,2 % Durchbiegung, mindestens) 30 ksi (205 MPa) 25 ksi (170 MPa) ASTM A370

Zugfestigkeit (mindestens) 75 ksi (515 MPa) 70 ksi (485 MPa) ASTM A370

Dehnung (mindestens 2 Zoll) 30 % 30 % ASTM A370

Härte (maximal) 217 ​​HB / 95 HRB 217 HB / 95 HRB ASTM E18/E10

Verfügbarer Bereich

Druckklasse: 150, 300, 400, 600, 900, 1500, 2500

Herstellungsverfahren: Geschmiedet – Stärker und weniger anfällig für Defekte als gegossene Flansche.

316 Halsstumpfschweißflanschgröße (NPS): 1/2" (15 mm) bis 24" (600 mm)

Dichtfläche: RF (erhabene Fläche – gemeinsame Höhe 1/16 Zoll für NPS < 24 Zoll, 1/4 Zoll für NPS >= 24 Zoll), RTJ (Ringverbindung – R, RX, BX und andere Nuttypen)

Oberflächenbehandlung: Lösungsgeglüht + gebeizt und passiviert – Standardkonfiguration zur Gewährleistung der besten Korrosionsbeständigkeit und zur Entfernung von freiem Eisen. Sandstrahlen oder elektrolytisches Polieren sind optional.

Senden Sie schnell eine Anfrage, um nach Lösungen für die Pipeline-Abdichtung zu suchen
