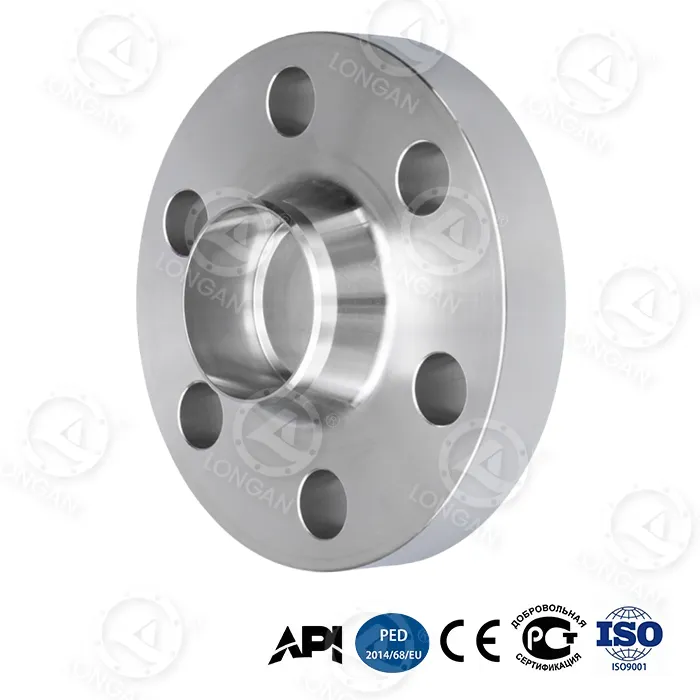

304 Halsstumpfschweißflansch

Technische Spezifikationen

1. Materialzertifizierung (ASTM A182 F304)

Testfall für Elementstandardwertfunktionen

Ni 8,0–11,0 % Austenitstabilität 9,2 %

C ≤0,08 % – 0,05 %

Cr 18,0–20,0 % Oxidations-Korrosionsschutz 18,8 % (Spektrometer)

2. Druck-Temperatur

Temperatur (°C) Klasse 150 (bar) Klasse 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Mechanische Eigenschaften

Parameter 304 Flanschwert-Standardbasis

Toleranz des Innendurchmessers (NPS 12") ±0,25 mm ASME B16.5 Tabelle 5

Zugfestigkeit 515 MPa ASTM A182

Streckgrenze 205 MPa ASTM A182

Abweichung des Bolzenloch-Mittelkreises ±0,8 mm MSS SP-44

Anwendbare Szenarien

Empfohlene Szenarien Zulässige Medien Verbotene Szenarien Alternative Lösungen

Niederdruck-Druckluft Trockene Luft (Taupunkt <-40°C) Schwefelhaltige feuchte Luft Vernickelter Kohlenstoffstahl

Lebensmittelausrüstung Milchprodukte, Saft (pH>4,5) Chlorhaltige Desinfektionsmittel 316L-Flansch

Kommunale Wasserversorgung Frischwasser, Trinkwasser Meerwasser/Wasser mit hohem Chlorgehalt (>50 ppm Cl⁻) 316-Flansch

HVAC Heißes Wasser (<80°C), Dampf Salzsäure/Schwefelsäure (pH<4) Hastelloy-Legierung

Warum sollten Sie sich für einen 304-Hals-Stumpfschweißflansch entscheiden?

1. Niedrigere Kosten

Material Stückpreis (Benchmark) Nutzungsdauer Gesamtkosten (10 Jahre)

316 Flansch 2,3x 15 Jahre + 1,2x

304 Halsstumpfschweißflansch 1,6x 10 Jahre + 1,0x

Flansch aus Kohlenstoffstahl 1,0x 2 Jahre (Rostleckage) 2,8x

2. Strukturelle Designvorteile

Genauigkeit der Dichtfläche: Die RF-Oberflächenrauheit des Halsschweißflansches aus Edelstahl 304 beträgt 125–250 μin Ra und gewährleistet so die Zuverlässigkeit der Dichtungsabdichtung.

Konischer Halsübergang: Reduziert den Spannungskonzentrationsfaktor um 40 % und verlängert die Ermüdungslebensdauer der Schweißnaht.

3. Grundlegende Korrosionsbeständigkeit

Salzsprühtest: 500 Stunden lang kein Rotrost

Chrom-Nickel-Schutzschicht: Cr-Gehalt ≥18 % bildet einen Passivierungsfilm, um Korrosion durch Wasser, Dampf und schwache Säure (pH>4,5) zu widerstehen.

Beschreibung der Einschränkung: Nicht geeignet für Umgebungen mit Chloridionen > 50 ppm (z. B. Meerwasser), und 316 muss zu diesem Zeitpunkt aktualisiert werden.

FAQ

F1: Was ist der Kostenunterschied zum 316-Flansch?

Antwort: Der Preis für 304-Hals-Stumpfschweißflansche ist bei gleichen Spezifikationen 30 bis 35 % niedriger (aufgrund des unterschiedlichen Nickel- und Molybdängehalts). Wenn das Medium keine Chloridionen/Säuren enthält, ist es wirtschaftlicher, 304 zu wählen.

F2: Kann 304 für Außenrohre verwendet werden?

Antwort: Bei niedriger Luftfeuchtigkeit (<60 %) kann es in einer salzfreien Umgebung über einen langen Zeitraum verwendet werden; In Küsten-/Industriegebieten ist eine Korrosionsschutzbeschichtung erforderlich, andernfalls kann es innerhalb von 2–3 Jahren zu Lochfraß kommen.
